Thiết Bị Sản Xuất Cửa Kim Loại

NCM-JG

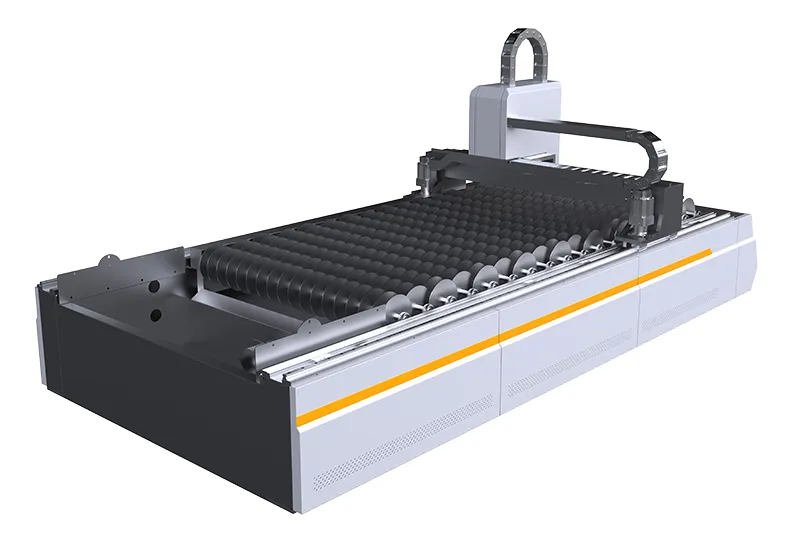

Máy cắt laser fiber

Máy gia công kim loại tự động dùng cho khung cửa và cánh cửa kim loại

NCM-JG

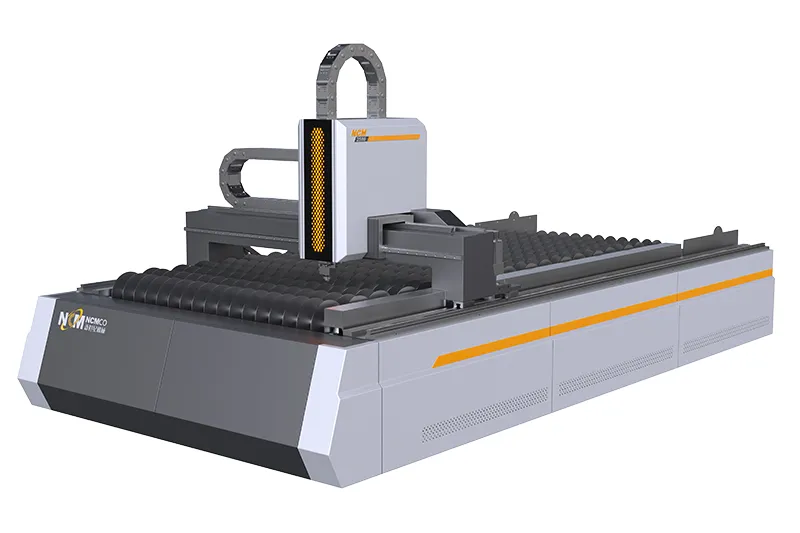

Máy cắt laser fiber

Máy gia công kim loại tự động dùng cho khung cửa và cánh cửa kim loại

Máy cắt laser fiber NCM-JG thực hiện cắt tỉa các loại khung cửa/cánh cửa bằng thép và thép không gỉ, hoặc gia công tạo lỗ như lỗ khóa/lỗ bản lề/lỗ lắp đặt trước khi tạo hình thông qua lập trình CNC. Thiết bị phát ra chùm laser cường độ cao lên bề mặt vật liệu, khiến vật liệu nóng chảy hoặc bay hơi do tương tác giữa laser và vật liệu. Với sự hỗ trợ của luồng khí tốc độ cao, vật liệu được cắt tách.

Yêu cầu báo giá

Ứng dụng

Cửa an toàn/cửa chống trộm
Cửa chống cháy
Cửa y tế/cửa bệnh viện
Cửa phòng sạch

Tính năng

Máy cắt laser fiber có thể được sử dụng trước công đoạn tạo hình khung cửa.
Cắt laser không cần khuôn.
Tất cả các công đoạn đột lỗ, khoét rãnh và cắt tỉa có thể hoàn thành trong một lần, không cần thêm thiết bị phụ trợ.

Thông số kỹ thuật

Thông số	DS3015	DS4020	DS6020	DS6025	DS8025
Kích thước vật liệu	3000*1500mm	4000*2000mm	6000*2000mm	6000*2500mm	8000*2500mm
Hành trình trục X	1530mm	2030mm	2030mm	2530mm	2530mm
Hành trình trục Y	3030mm	4030mm	6030mm	6030mm	8030mm
Hành trình trục Z	≤110mm	≤110mm	≤110mm	≤110mm	≤110mm
Tốc độ tối đa trục X/Y	120m/phút	120m/phút	120m/phút	120m/phút	120m/phút
Gia tốc tối đa trục X/Y	1.0g	1.0g	1.5g	1.5g	2.0g
Độ chính xác định vị trục X/Y	±0.03mm/m	±0.03mm/m	±0.05mm/m	±0.05mm/m	±0.05mm/m
Độ lặp lại trục X/Y	±0.02mm	±0.02mm	±0.02mm	±0.02mm	±0.02mm
Kích thước máy	550025002000mm	650032002000mm	880030002000mm	880030002000mm	1130036002000mm

Chi tiết

Bàn làm việc cắt
Máy cắt laser sử dụng kết cấu cổng trục truyền động kép, có thể trang bị bàn thay phôi, cho phép cắt và cấp phôi đồng thời.
Điều khiển chuyển động trục X, Y, Z
Cả 3 trục X, Y, Z đều dùng servo mô-men xoắn cao của Fuji Electric Nhật Bản.
Hệ thống xả phế
Phía dưới giường máy có xe đẩy để thu gom phế liệu và các chi tiết nhỏ trong quá trình sản xuất.
Bộ truyền động
Sử dụng thanh răng chính xác của Taiwan YYC, kèm bộ bôi trơn tập trung.
Thiết bị trang bị hộp giảm tốc hành tinh độ chính xác cao của Nissei, độ rơ có thể điều chỉnh nhỏ hơn 2 phút cung. Điều này cho độ cứng vững cao và khả năng chịu va đập tốt.
Đầu cắt laser
Sử dụng đầu cắt chuyên dụng cho laser fiber nhập khẩu (kèm cụm thấu kính căn chỉnh).
Đầu cắt có cảm biến không tiếp xúc độ nhạy cao, giúp trục Z nâng hạ tự động ổn định dưới điều khiển của hệ thống.
Nguồn laser
Có thể vận hành liên tục 24 giờ.
Laser fiber có hiệu suất chuyển đổi điện-quang trên 25% ở chế độ liên tục hoặc điều chế xung đến 20 kHz. Dải làm việc động của thiết bị nằm trong 10%-105% công suất toàn phần, và chất lượng chùm tia không thay đổi trong toàn dải. Thiết bị phù hợp cho cả ứng dụng công suất cao và công suất thấp như hàn và cắt chính xác.
Chiều dài sợi quang có thể đạt 15m, có thể dùng với nhiều cổng đầu ra, bộ kết hợp chùm tia, điện kế và sợi quang có đường kính lõi khác nhau.
Phần mềm cắt
Hỗ trợ các phần mềm vẽ chuyên nghiệp như CAD và CorelDraw, tối ưu hóa việc quản lý và tận dụng tấm kim loại.
